一、用途
本裝置適用于煤礦井下及其周圍介質中含有甲烷、煤塵等爆炸混合物的環境中,對額定電壓10(6)kV、額定頻率50Hz、額定電流至400A的三相交流高壓電機進行重負荷軟起動。能滿足水泵、風機、帶式輸送機、刮板運輸機、空氣壓縮機、冷凝器、離心機、鏈?zhǔn)津?qū)動裝置、螺旋式進料機,升降機等不同負載對象的軟起動、軟停止等控制需求。與KJ系列煤礦井下電力電網監控系統連接,可以實現開關設備的遠程監測及控制,實現無人值守等現代化管理。
二、特點

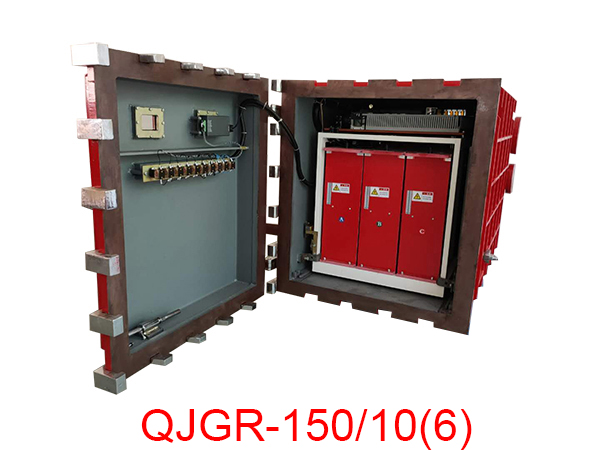

1、快開門、小車式機芯結構,模塊化設計,檢修、更換方便快捷;
2、多種軟起動方式(如:限流模式、恒轉矩、電壓模式、雙斜坡、泵控等),滿足不同領域不同設備的需求,起動電流平滑可調、起動速度平穩、起動性能可靠、減小起動過程中起動電流對電網沖的沖擊,避免巨大的機械沖擊對設備造成的損壞等優點,其“s”形起動曲線可根據現場實際工況進行調整;
3、具有完善的電機保護功能,30種過載曲線選擇,可在線監測多種參數,旁路后仍對電機運行狀態進行檢測保護等功能;
4、控制器具有自檢、故障自診斷、事件長期記憶功能,抗干擾能力強,并具有密碼保護功能,防止非授權修改;
5、配備標準RS485通訊接口,能實時主動上傳參數、事件、故障信息等,很方便實現組網和網絡通訊,實現遙測、遙控、遙信、遙調等四遙功能,提高煤礦井下供電系統的集中化、智能化、信息化管理和調度。
三、技術參數
